Acero Inoxidable AISI 304
El acero inoxidable AISI 304 es el material más común en los aceros inoxidables. Debido a que el acero inoxidable 304 contiene 18% de cromo (Cr) y 8% de níquel (Ni), también se conoce como acero inoxidable 18/8. El SS304 tiene buena procesabilidad, soldabilidad, resistencia a la corrosión, resistencia al calor, resistencia a baja temperatura y propiedades mecánicas, buena trabajabilidad en caliente, como estampado y doblado, y ningún endurecimiento por tratamiento térmico. Inox 304 es ampliamente utilizado en el uso industrial, decoración de muebles, industria alimentaria y médica, etc.
Inox 304L es la versión baja en carbono de inox 304, inox 316 es mejor que el grado 304 en cuanto a propiedades, resistencia a la corrosión y resistencia al calor, etc. Para obtener más información, verifique el diferencia entre acero inoxidable 316 y 304.
Acero Inoxidable 304 Ficha Tecnica
Las siguientes tablas muestran la acero inoxidable 304 ficha tecnica incluye composición química, propiedades físicas, propiedades mecánicas, etc.
Inox 304 Composición Química
La acero inoxidable 304 composicion quimica se da en la tabla 1.
Tabla 1, Acero Inoxidable AISI 304 Composicion
| Inox 304 Composicion Quimica % (≤) | ||||||||||
| ASTM | AISI (UNS) | C | Si | Mn | P | S | Cr | Ni | N | Producto |
| ASTM A240/A240M | SS 304 (S30400) | 0.07 | 0.75 | 2.00 | 0.045 | 0.030 | 17.5-19.5 | 8.0-10.5 | 0.10 | Plato, hoja y tira |
| ASTM A276A/276M | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18.0-20.0 | 8.0-11.0 | – | Barras y formas | |
Acero Inoxidable 304 Propiedades
Las siguientes tablas enumeran las acero inoxidable 304 propiedades, incluidas las propiedades mecánicas y las propiedades físicas.
Propiedades Mecánicas
La siguiente tabla muestra las propiedades mecánicas del acero inoxidable 304, incluida la resistencia a la fluencia, la resistencia a la tracción, el alargamiento, la dureza, etc.
Tabla 2, acero AISI 304 propiedades mecánicas.
| Inox 304 Propiedades Mecanicas | ||||||
| Acero | Resistencia a la traccion (MPa) ≥ | Esfuerzo de fluencia (MPa) ≥ | Elongación en 50 mm (%) ≥ | Reduccion de area (%) | Dureza (HBW) ≤ | Condiciones |
| 304 | 585 | 235 | 60 | 70 | 149 | Barra recocida |
| 690 | 415 | 45 | 212 | Recocido y estirado en frío | ||
| 860 | 655 | 25 | 275 | Estirado en frío de alta resistencia | ||
| ASTM 304 Propiedades Mecanicas | |||||||||
| ASTM | AISI (UNS) | Resistencia a la traccion (MPa) ≥ | Limite de elasticidad ≥ (MPa) 0.2% | Elongación en 50 mm (%, ≥) | Reduccion de area, %, ≥ | Dureza Brinell (HBW) ≤ | Dureza Rockwell (HRBW) ≤ | Producto | Condición |
| ASTM A240/A240M | 304 (S30400) | 515 | 205 | 40 | – | 201 | 92 | Placa de acero, hoja y tira | – |
| ASTM A276A/276M | 515 | 205 | 40 | 50 | – | – | Barras y formas de acero | Recocido, acabado en caliente | |
| 620 | 310 | 30 | 40 | – | – | Recocido, acabado en frío, diámetro ≤ 12.7 mm | |||
| 515 | 205 | 30 | 40 | – | – | Recocido, acabado en frío, diámetro > 12.7mm | |||
SS 304 Propiedades Físicas
| Acero 304 Propiedades Mecanicas | |
| Densidad | 7.93 g/cm3 |
| Punto de fusion | 1398-1454 ℃ |
| Calor especifico (Capacidad calorífica específica) | 500 J/(Kg·K) a 20℃ |
| Resistividad electrica | 0.73 μΩ·m (20℃) |
| Permeabilidad magnética | 1.02 (Aproximado) |
| Modulo elastico | 193 GPa (28×106 psi) |
| Difusividad térmica | 3.84 mm2/s |
| Coeficiente de conductividad termica | 16.3 (100 ℃) |
| 21.5 (500 ℃) | |
| Coeficiente de dilatacion lineal | 17.2 (0-100 ℃) |
| 17.8 (0-300 ℃) | |
| 18.4 (0-500 ℃) | |
Propiedades magnéticas
El acero inox 304 no es magnético, pero puede ser ligeramente magnético después del trabajo en frío.
Resistencia Calorifica
La sensibilización se produce cuando el acero inoxidable austenítico se calienta entre 425 °C y 815 °C. El carbono y el cromo se combinan para formar carburo de cromo, que precipita en el límite del cristal, por lo que el contenido de Cr cerca del límite del grano se reduce considerablemente y se convierte en una región empobrecida en Cr. Por lo tanto, su resistencia a la corrosión se reduce.
Para prevenir la sensibilización, se pueden utilizar los siguientes métodos:
- Pasando rápidamente el rango de temperatura sensibilizado (425-815 °C), el Cr no tiene tiempo suficiente para combinarse con C, y es imposible precipitar el carburo de cromo.
- El acero inoxidable sensibilizado se recalienta a una temperatura (1040-1065 °C) suficiente para descomponer el carburo de cromo, y luego se enfría rápidamente (si es posible, enfriamiento con agua) para que el carburo de cromo sea menos probable que precipite.
- El uso de aceros inoxidables austeníticos de carbono ultra bajo, como 304L y 316L, puede reducir la formación de carburo de cromo y reducir la probabilidad de que la envoltura se agote.
Tratamiento Térmico
Tratamiento de Solución (Recocido)
El rango de temperatura de recocido de la solución es de 1010-1065 °C (se recomienda 1040 °C) y luego se enfría rápidamente.
Antes del recocido, la superficie del acero inoxidable debe limpiarse cuidadosamente, y para evitar la formación de una capa de óxido durante el proceso de recocido, se debe utilizar vacío, hidrógeno o protección de gas inerte.
Forja
La temperatura típica de forja es de 925-1260 °C (1700-2300 °C).
Endurecimiento
Acero inox 304 no se puede endurecer con un tratamiento térmico, pero se puede endurecer con el trabajo en frío
Aliviar el Estrés
Cuando la soldadura no es adecuada para el recocido completo, la tensión residual puede reducirse moderadamente por debajo de 600 °C.
Trabajo en Frio
El SS304 es adecuado para operaciones de trabajo en frío, como el revestimiento en frío, el estirado en frío, la extrusión en frío y el remachado en frío, pero es más difícil que el trabajo en frío del acero al carbono.
Maquinabilidad
El SS304 es más difícil de mecanizar que el acero al carbono y el acero de baja aleación debido a su mayor resistencia y mayor índice de endurecimiento por trabajo. Por lo tanto, se requiere más potencia y menor velocidad de procesamiento, lo que resulta en una vida útil más corta de la herramienta y una dificultad para obtener una superficie lisa.
Soldadura
El SS 304 tiene un excelente rendimiento de soldadura y no requiere precalentamiento, pero requiere una composición de material de relleno similar pero un alto contenido de aleación.
Asegúrese de que la soldadura contenga 5-10% de ferrita durante la soldadura para evitar que la soldadura se agriete.
Reduzca el contenido de carbono, como usar acero inoxidable ultra bajo en carbono 304L, acero inoxidable estabilizado o agregar niobio (Nb) para evitar la corrosión de la soldadura.
El SS 304 puede requerir un recocido posterior después de la soldadura o el tratamiento térmico para lograr una resistencia óptima a la corrosión, suavidad y ductilidad. Debido a que el carburo de cromo corrosivo intergranular se disuelve durante el proceso de recocido.
Tratamiento térmico después de la soldadura: 950-1150 °C si se realiza, o alivie la estrés por debajo de 650 °C para evitar la corrosión de la soldadura.
Resistencia a la corrosión

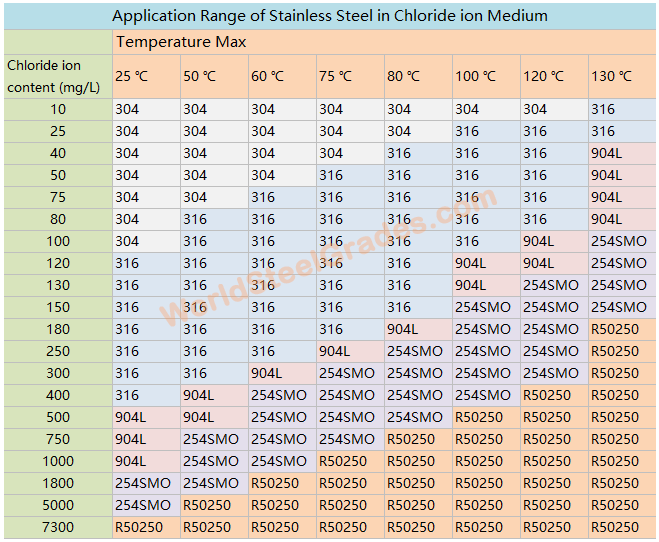

La razón por la cual el acero inoxidable de acero AISI 304 tiene una excelente resistencia a la corrosión en la atmósfera se debe a la formación de una película de pasivación de cromo en su superficie. Pero cuando el SS304 se encuentra en un ambiente de cloruro cálido, la corrosión es incluso más rápida que la del acero dulce sin alear. A continuación se muestra el rango de aplicación de acero inoxidable en medio de cloruro de ion para referencia.
Ejemplos de ambientes de óxido de acero inoxidable ASTM 304: agua de mar, viento de mar, sal, transpiración, etc.
Aplicaciones y Caracteristicas
El acero inoxidable AISI 304 es ampliamente utilizado en la industria química y petrolera, maquinaria metalúrgica, industria aeroespacial, equipos de procesamiento de alimentos, instrumentos, electrodomésticos e industrias de fabricación de hardware.
El material SS304 se fabrica en una gran cantidad de productos intermedios, tales como chapas y placas de acero, tubos y tuberías de acero, barras y varillas de acero, varillas y cables, etc.
Productos finales como todo tipo de utensilios de cocina, vajillas, dispositivos médicos, maquinaria y piezas, etc.
AISI 304 Grado Equivalencia
ASTM inox 304 de acero inoxidable equivalente a ISO, Europea EN (Alemán DIN, BSI Británico, Francés NF …), Japonés JIS y Chino GB estándar, etc. (Para referencia).
Notas:
- DIN 17440 ha sido reemplazado por DIN EN 10088-2.
- El grado de acero inoxidable chino 0Cr18Ni9 es una designación antigua y ha sido reemplazado por el nuevo nombre 06Cr19Ni10.
- ASTM A240/A240M – Especificación estándar para placas, láminas y tiras SS de cromo y cromo-níquel para recipientes a presión y para aplicaciones generales.
- ASTM A276/A276M – Especificación estándar para barras y formas SS.
- JIS G4304: 2005 – Placa de acero inoxidable laminada en caliente, chapa de acero y banda de acero.
- GB/T 1220: 2007 – Barras de acero inoxidable.
- GB/T 3280: 2015 – Placa de acero inoxidable laminada en frío, chapa de acero y banda de acero.
| Acero inoxidable AISI 304 calidades equivalencias | |||||||||||||
| US | Unión Europea | Alemania | Reino Unido (UK) | ISO | Japón | China | |||||||
| Norma | Calidades de acero (UNS) | Norma | Grados de acero (Números de acero) | Norma | Grados de acero (Números de acero) | Norma | Calidades de acero | Norma | Calidades de acero | Norma | Grados de acero | Norma | Grados de acero |
| AISI SAE ASTM | 304 (S20400) |
EN 10088-1 | X5CrNi18-10 (1.4301) | DIN 17440 | X5CrNi18-10 (1.4301) | BS970 :1996 | 304S15 | ISO 15510 | X5CrNi18-10 | JIS G4304 | SUS 304 | GB/T 20878; GB/T 1220; GB/T 3280 |
06Cr19Ni10; 0Cr18Ni9 (Old designation) |
